综合诊所医用气体系统工程设计方案

诊所方案中的气体工程设计需严格遵循“安全至上、分级供应、冗余备份”的核心原则，所有设计均需以GB 50751-2012《医用气体工程技术规范》及GB/T 44059.1-2024为基准，并参考16R303《医用气体工程设计》图集进行深化。
一、 气源系统与站房规划设计

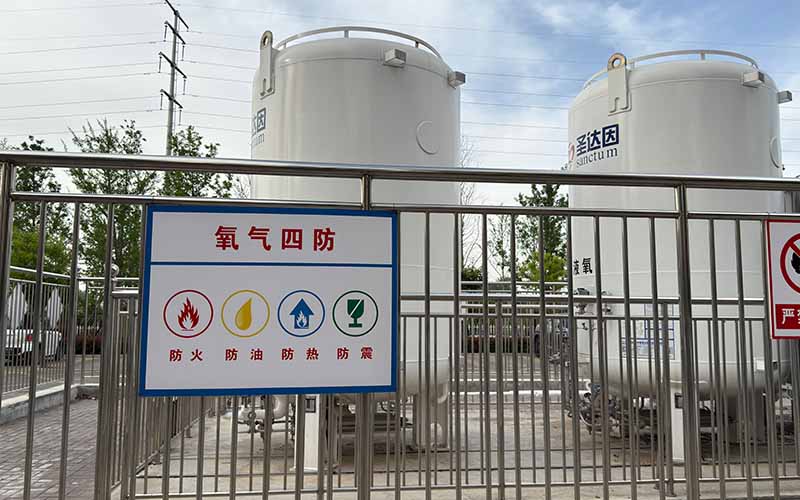

气源设计应根据诊所规模和科室需求确定供应种类，常规诊所必须配置医用氧气、医用真空负压吸引和医用压缩空气，若设有手术室则需考虑氮气或二氧化碳。供气方式的选择上，氧气源首选液氧贮罐或医用分子筛制氧机作为主源，并必须配套氧气钢瓶汇流排作为应急备用电源，其中生命支持区域的备用气量应满足不少于4小时用量需求；压缩空气应选用无油润滑型压缩机以防止管道污染，且必须配置“主备”两台机组以实现单一故障状态下的连续供气；真空吸引泵站则应独立设置，排放气体需经高效过滤灭菌处理后方可排入大气。站房选址上，液氧贮罐与周边建筑物的防火间距必须满足规范要求，四周应设置高度不低于0.9m的不燃防火围堰，而分子筛制氧机房必须独立建造，耐火等级不低于二级，且严禁设置于地下或半地下空间，以防比空气重的气体泄漏积聚引发窒息风险。

二、 管网布局与管材选择

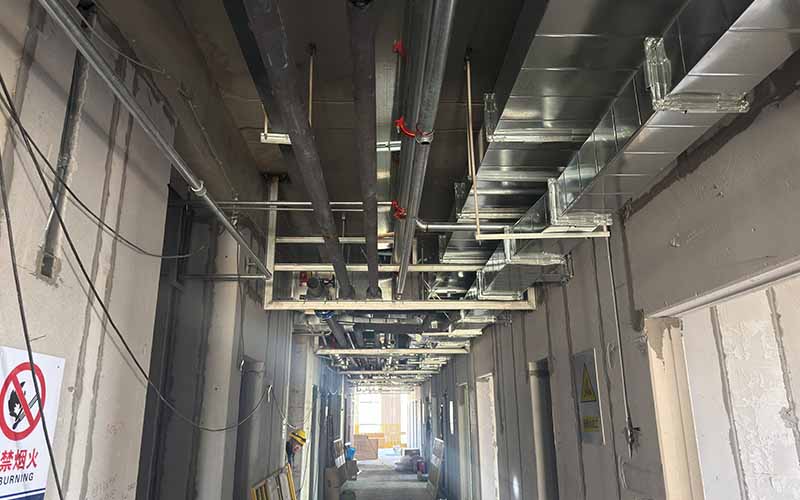

管道系统应采用“环状干线+枝状支路”相结合的方式，对于ICU、手术室等生命支持区域，供氧管道应从气源站房单独接出，避免受其他区域检修或用量波动的影响。管材选择上，氧气和压缩空气管道推荐使用脱脂紫铜管或304不锈钢管，而真空管道则可使用镀锌钢管，所有管道在安装前必须进行严格的酸洗脱脂处理。管径计算需根据《医用气体工程设计》中的流量参数进行水力计算，确保在最远端用气点，氧气的压力损失不超过50kPa。同时，气体管道必须设置明显的颜色标识，并严禁将氧气管道与燃气、燃油管道敷设在同一管沟内。

三、 末端终端与监测报警配置
在用气末端，手术室应设置墙面式和吊塔式双套终端，ICU和普通病房则采用插拔式自密封终端，不同气体的终端接口必须具有气体专用性，防止误插，每个终端区域均应设置维修阀门以便于分区维护。监测报警系统是设计中的关键安全保障，系统需配置三级报警机制：一级为气源站内的机组运行状态报警，二级为区域阀门箱的压力监测报警，三级为使用楼层的声光报警装置；报警范围必须涵盖气源压力异常、液氧液位低限、设备故障等关键信息。此外，涉及氧化性医用气体的区域，电气设备需符合防爆要求，且站房及管井必须设置良好的接地系统，接地电阻应小于10Ω以防静电火花引发事故。
