中心供氧系统工程管网设计规范标准说明

一、适用标准

主强制国标：GB 50751-2012《医用气体工程技术规范》（医用气体管网核心规范，含强制性条文，工程验收必须执行） 配套参考：

1. GB 50030《氧气站设计规范》（气源站房）
2. GB 51039《综合医院建筑设计规范》（医院建筑配套）
3. GB/T 15934《医用中心供氧系统通用技术条件》（系统产品）
4. 国标图集：16R303《医用气体工程设计》
5. 国际参考：ISO 7396-1（医用气体管道系统）

适用范围：新建、改扩建医院、康养机构医用中心供氧管网系统（含气源总管、区域干管、楼层支管、病房终端管路）

二、系统基础设计参数

1. 工作压力：病区末端供氧工作压力 0.4MPa～0.5MPa（表压）；系统设计压力按低压医用气体管道，管网允许压降≤50kPa建标库
2. 管道流速：氧气管道内流速≤10m/s，防止静电、摩擦起火，小管径支管宜控制在 6m/s 以内国家药品监…
3. 流量计算：按科室床位、设备类型、同时使用系数计算；手术室、ICU、急诊抢救室需单独核算峰值流量，单独支管引自主管网。

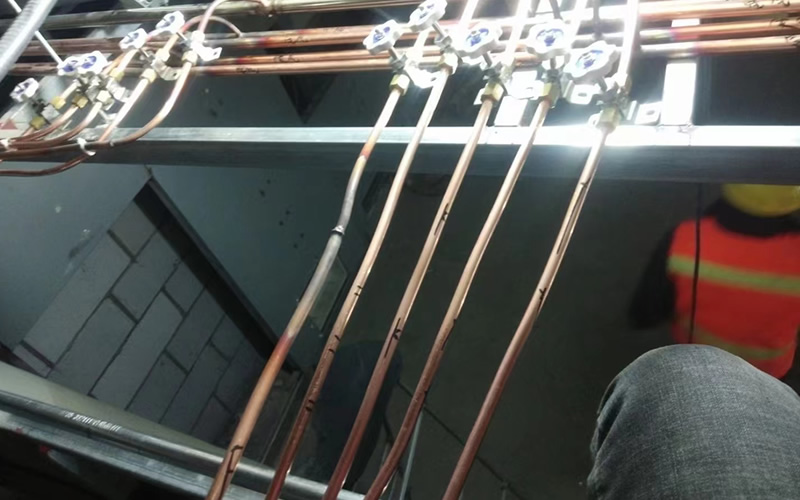

三、管材、管件选型要求

1. 管材：医用供氧管道优先选用脱脂紫铜管（TP2），无缝紫铜管；严禁普通碳钢管（高压氧工况风险高）；所有管材、管件出厂必须完成脱脂、除油、清洁处理。
2. 管件：配套紫铜管件，采用硬钎焊连接；阀门、过滤器、调压阀、安全阀均为医用氧气专用，禁油。
3. 密封材料：氧气专用无油密封件，禁止含油脂、橡胶易老化普通垫片。

四、管网总体布局设计

1. 管网形式：推荐枝状 + 局部环状结合；ICU、手术室、急救区域主干管宜采用环状管网，保障不间断供氧；普通病房可枝状布置。
2. 分区控制：按楼层 / 护理单元设置区域氧气阀门箱，内设切断阀、压力监测、过滤器；单区域检修不影响其他病区供气。手术室、ICU 管路宜独立从机房主管引出，单独控制。

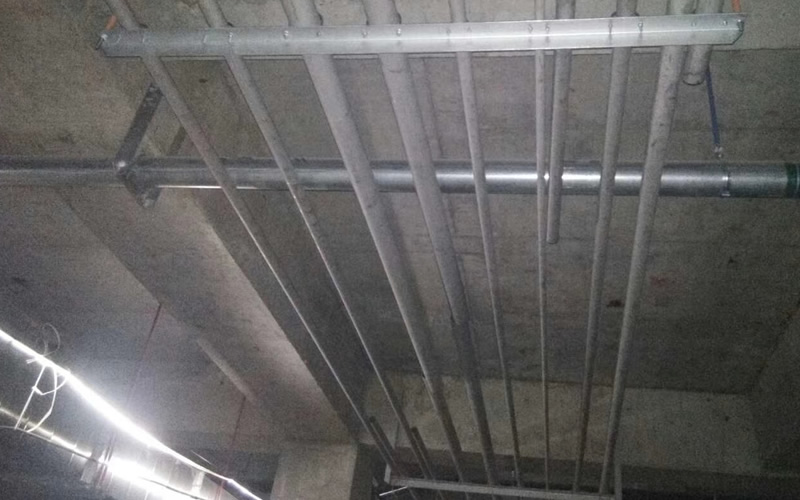

3. 管路敷设
   • 管道穿墙、楼板必须加装金属保护套管，套管内部管道无焊缝、无接头；套管间隙采用不燃材料封堵。
   • 氧气管道严禁暗埋在建筑混凝土结构内；可设于专用管井、吊顶内，管井独立设置，不得与强电电缆同井敷设。
   • 管道走向减少急转弯，设置坡度，坡向排污 / 过滤器低点，便于吹扫排水。
4. 支吊架：金属防腐支架，铜管加橡胶隔垫；支吊架间距按管径匹配，防止管道振动。

五、安全、静电与接地设计

1. 静电接地：氧气管道全程可靠连通接地，管道系统接地电阻≤100Ω；气源机房区域接地电阻≤10Ω。所有法兰、阀门跨接导电，消除静电积聚。
2. 压力保护：减压装置后端设置安全阀，安全阀起跳压力为系统最高工作压力 1.1～1.25 倍；安全阀放空引至室外安全区域。
3. 报警监测：机房总管、各分区阀箱设置压力传感器，接入医用气体报警主机；压力超高 / 低压声光报警。
4. 隔离防护：氧气管路与电线、热源保持安全间距，禁止与可燃气体、蒸汽管道共架。

六、管道焊接与施工要求

1. 全部焊口采用硬钎焊，焊口内壁光滑无焊瘤；焊接全程禁油。
2. 管道预制、安装完成后，分段吹扫，使用干燥无油氮气吹扫，清除管内焊渣、颗粒物。

七、压力试验与气密性验收（GB50751 强制要求）

1. 强度气压试验（低压供氧管网）：试验压力 = 1.15 倍设计压力，保压≥10min，无变形、无渗漏。
2. 泄漏性试验：强度试验合格后做24h 气密性试验，采用干燥无油氮气；系统小时泄漏率满足规范限值，压力稳定无明显下降。
3. 试验完成再次氮气吹扫，系统洁净度达标，方可接入终端。

八、终端与标识

1. 病房终端：医用氧气终端，国标 / 德标可选，气体接口不可互换，防止错接其他气体。
2. 全管路标识：管道、阀箱标注医用氧气、流向箭头；阀门编号，挂牌标识区域。

九、强制性要点摘要（必须执行）

1. 供氧气源必须设置备用气源，保障不间断供氧；主电源故障时系统可持续供气。
2. 氧气管道严禁与强电电缆同管井，管道不能埋入建筑结构体内。
3. 管材、管件全程脱脂除油，所有焊接、试验介质无油。
4. ICU、手术室、急诊科室供氧管路独立设置，保障急救用气。
5. 管网必须静电接地、压力监测报警、安全阀超压保护。
