医院病房氧气系统设备更新改造方案

一、改造目标与原则

核心目标：解决现有系统压力不足、终端老化、缺乏冗余备份等问题，确保改造后满足24小时不间断供氧、压力流量稳定、具备远程监测与故障预警能力。

改造原则：

• 安全合规：对标 GB 50751-2012《医用气体工程技术规范》及 GB/T 44059.1-2024《医用气体管道系统》新国标，新国标要求一套供应系统最少应包括三个独立供应源。
• 分阶段实施：按”气源站—主干管道—楼层分管—病房终端”顺序推进，每阶段设验收节点，避免全院停气。
• 最小化临床干扰：施工避开诊疗高峰，关键区域预留临时供氧通道。

二、现状评估与需求测算

（1）用氧需求测算。 以急诊和呼吸科为例，急诊用氧需求可达约 113.64 m³/h，呼吸科病房约 85.7 m³/h。据此反推气源容量、管道管径和汽化器配置是否满足高峰用氧。

（2）现有系统排查重点。

• 气源端：液氧储罐容积与汽化器汽化量是否匹配当前床位规模；
• 管道端：管径是否偏小导致末端压力不足，管道材质与焊接质量；
• 终端端：设备带终端插拔次数是否接近寿命极限（国标要求终端应达到 100,000次插拔无故障）；
• 监控端：是否具备护士站低压报警、气源站远程监测功能。

三、气源系统改造方案

方案A：液氧站扩容与冗余改造（适用于已有液氧站）

液氧储罐数量不宜少于两个，宜按主、备气源分别设置；单罐容积不应大于 5m³，总容积不宜大于 20m³。汽化器数量不应少于两组，当一组不能工作时，其余汽化器应能满足最大供氧流量。若现有汽化器汽化量不足，应考虑增加备用汽化器或更换为更大汽化量的空温式汽化器。

安全间距须重点复核：液氧储罐与医疗卫生机构内部建筑物的防火间距应符合 GB 50751 要求；站内管道接地电阻应小于 10Ω；液氧站防雷冲击接地电阻不应大于 30Ω。罐体周围 5m 范围内不应有可燃物和沥青路面。

方案B：增设分子筛制氧机作为补充气源

若医院希望降低液氧运输依赖或实现”液氧+制氧机”双气源交替运行，可增设医用分子筛制氧系统。建议采用双机组配置（如2台单机组制氧量≥30 m³/h），产氧浓度≥93%，具备自动切换和远程监控功能。

方案C：增设应急汇流排备用源

按新国标”三个独立供应源”要求，在主气源和次气源之外，增设一套自动切换汇流排作为应急备用源。建议配置 2×10瓶组自动切换汇流排，一用一备，在主气源故障时自动投入。

四、管道系统改造方案

（1）管材选择。 病房供氧管道应选用脱脂紫铜管或不锈钢管（S30408/06Cr19Ni10）。脱脂紫铜管连接采用银钎焊焊接，不锈钢管采用氩弧焊加充氩保护，整个系统连接采用金属密封，确保气密性。管道内壁须无油污、无杂质。

（2）管径与路由。 从液氧主站或制氧机房单独敷设专用供氧主管道至改造病区。呼吸科病房专用主管可采用 Φ38mm×2mm 不锈钢管，楼层分管采用 Φ22mm×2mm 不锈钢管与原有分管并联，实现双重保障。管道路由应避开强电线路与水源管道，沿墙、吊顶或专用管道井铺设。

（3）阀门设置。 主管道和分管的关键位置应设置氧气专用球阀；病区入口处设置总阀门，便于紧急情况下快速切断氧气供应。按新国标要求，主管截止阀下游应配备维护供应组件。

（4）压力调节。 每层病区应设置二级稳压箱，采用双回路设计——一路检修时另一路正常工作，流量大时双路同时供气，确保任一用气点的压力流量稳定，可实现不停气维修。

（5）施工与测试。 管道安装完毕后依次进行：强度试验（试验压力为设计压力 1.25倍，介质为氮气或无油医用空气，保压10-30分钟无变形无泄漏）→ 泄漏率试验（试验压力为设计压力，保压 24小时，氧气系统每小时泄漏率不超过 0.2%）→ 系统吹扫（氮气或无油空气，出口无杂质）。

五、终端设备带与报警系统改造

（1）终端更新。 病房终端应采用国标004型密封自封插拔式快速接头，具有防错与固定功能，不同气体终端不可互换。终端应经检测达到 100,000次插拔无故障，使用寿命大于 10年。

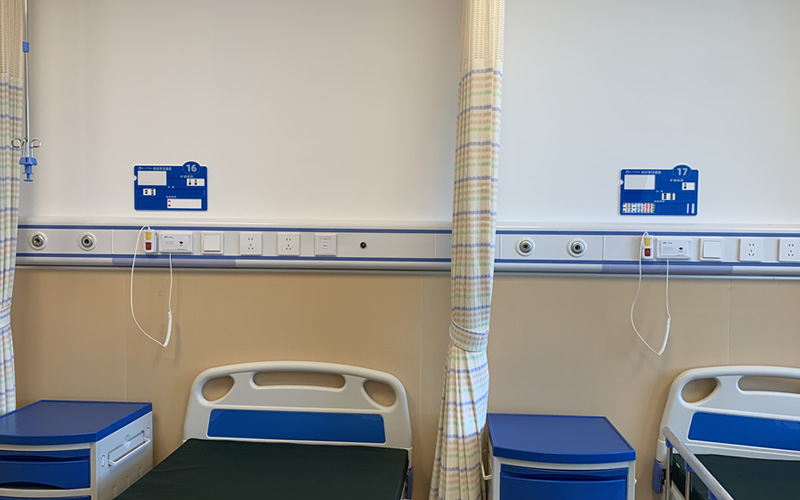

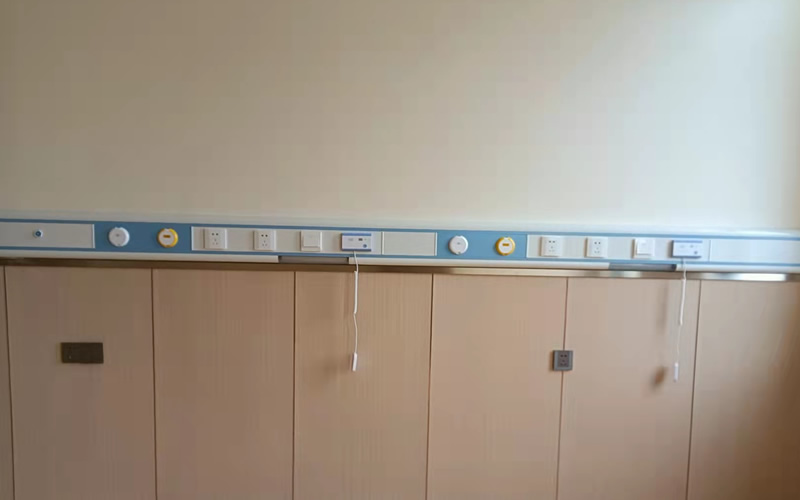

（2）设备带更新。 采用组合式铝合金设备带，通长布置，内部结构须具有强电、弱电、气体管道分槽安装功能。设备带下缘距地面高度通常为 1.3m 左右。面板模块化设计，便于后续维修。

（3）报警系统。 护士站应设置低压声光报警箱，实时显示压力并具备声光报警功能。气源站、减压站和关键区域应配置监测报警系统，报警种类包括运行报警、紧急运行报警和紧急临床报警。有条件的可增设远程监测系统。

六、施工组织与应急预案

（1）施工时序。 按”气源站改造（利用低峰时段）→ 主干管道敷设 → 楼层分管接入 → 病房终端逐间更换”的顺序推进。每完成一个楼层，测试合格后即恢复该楼层正常供氧。

（2）多部门协调。 施工前须与使用科室（特别是急诊、呼吸科、ICU）充分沟通，明确停气时段和替代方案。改造方案应经医院、设计方、施工方三方会审确认。

（3）应急预案。 关键区域（ICU、急诊、呼吸科）应预留临时供氧通道，可采用氧气钢瓶临时接入。每个病区改造期间，确保至少一条供氧管路处于可用状态。施工时段应避开每日诊疗高峰和呼吸科治疗集中时段。

（4）施工资质。 施工单位应同时具备：建筑机电安装工程专业承包资质、安全生产许可证、特种设备生产许可证（压力管道安装 GC2 级及以上）、医疗器械经营许可证或第二类医疗器械经营备案凭证。

七、验收要点

改造完成后应进行医用气体检测，重点包括：管道强度与泄漏率复测、终端流量与压力测试、报警联动功能测试、自动切换功能模拟。验收资料应包括：材料合格证与检测报告、焊接检测记录（焊缝100%渗透检测）、压力试验记录、吹扫记录、竣工图纸。氧气系统所有管道阀门均须经脱脂处理。
