医用气体流量规定及管道敷设

行业资讯 医用气体工程62

医用气体系统的设计,在前期选择管道时,需要考虑各用气点数量,主管、分管、支管的管径大小,那么医用气体管道系统在末端设计压力、流量时,如何计算:

1.氧气:单咀计算流量为5 L/min,呼吸机计算流量为10~20 L/min,氧气终端压力为0.2~0.4MPa。
同时使用系数:整个病房为0.2-0.4,水平干管为0.4-0.5,每间病房支管为1.0。
负压吸引:单咀计算流量为0.25 L/s,手术台负压吸引流量为0.75~1.0 L/s,吸引压力为-300mmHg~-600mmHg。
同时使用系数:整个病房为0.2~0.3,水平干管为0.3~0.4,每间病房支管为1.0。
压缩空气:单咀计算流量为20~100 L/min,压力为0.4~0.5 MPa。
一氧化二氮:单咀计算流量为≤30 L/min,压力≤0.4MPa。
氮气:单咀计算流量为10 L/min,压力为0.8~0.9MPa。
二氧化碳:单咀计算流量为≤10 L/min,压力为0.4~0.5MPa。

2.常用气体管径的选用
氧气管径的计算式:
式中:d=0.0188
d—— 管道内径(m)
v—— 气体流速(m/s)
Q—— 气体在工作状态下的实际体积流量(m3/h )
Q=2√Q/3.143600v/0.001
氧气管道中流速最大不应超过下表中数值:
氧气工作压力 (MPa) 0~0.1 0.1~0.3 0.3~0.6 0.6~1.6 1.6~3.5 >10
氧气最大流速 (m/s) 20以下 15 12 10 8 4
真空管道管径:
由于负压管道不易方便精确计算,可参考下表经验数据选取:
吸引管道管径估算表
管径 (mm) 15 20 25 32 40 50
吸引嘴数 (个) 12 21 24 62 84 140

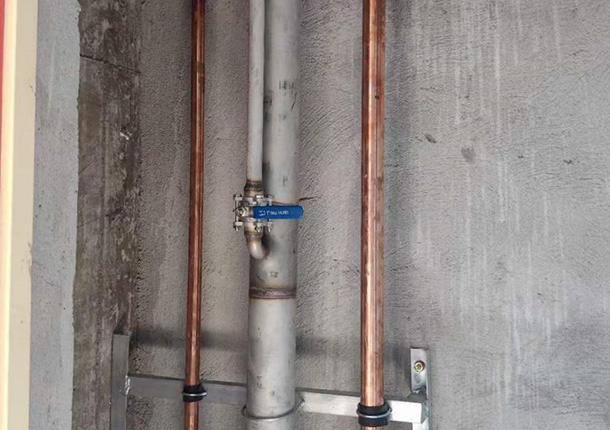

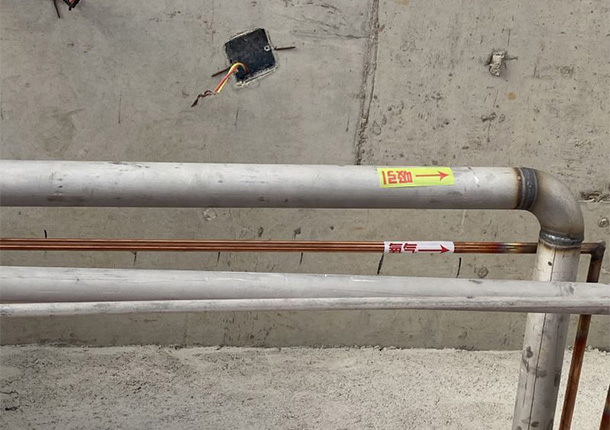

3.病房内管道敷设方法
医院病房内医用气体的布置大致可分为:垂直管道主管道、水平管道走廊管道和水平管道病房管道输送。主管道输送的优点是可在水平管道上安装二次减压箱或气体阀箱,使供气充足,终端压力稳定。可为各护士站医务人员提供气体系统正常运行或供气压力超限、危险报警监测信号,维护方便,操作简单。
在病房内,气体管道可安装在明管内,外敷活络槽板,槽板中心高度1.45m,病床气源终端与电源、专用接地、呼叫、通讯联系、照明等集中在床头,使用方便。手术室和救援室的气源终端采用嵌入式终端箱或与手术塔结合的方式布置。气体垂直总管可布置在管井内(不允许与供电线路敷设在同一管井内),水平管道可布置在天花板内。

我们在管径的选择上应考虑全面,管道的安装也应符合规范,这样才能确保施工规范,美观,方便以后更好的维护和检修,谨防安全隐患的发生,为患者提供优良的治疗环境。

上一篇: 下一篇:

相关推荐

  • 医用气体汇流排间设置规范

    30

    1、在乙炔气瓶、氧气瓶通过调压器向汇流排充气间,应设置防爆排风系统和可燃气体浓度报警控制系统。2、泄压设施宜采用轻质面板、轻质墙体和易于泄压的门、窗等,不应采用普通玻璃。3、气体汇流排系统必须合理地设置回火保险器、气阀、逆止阀、减压阔、滤清器、事故...

    查看全文

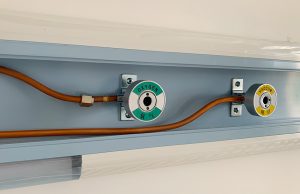

  • 病房中心供氧设备带上产品有哪些
