手术室医用气体工程气源管道终端箱施工与验收标准

行业资讯 1501

手术室医用气体工程气源管道终端箱施工与验收标准
一、手术室气源
1、洁净手术部可使用的医用气体及相关装置可有氧气、压缩空气、负压(真空)吸引、氧化亚氮、氮气、二氧化碳和气以及废气回收排放等,其中应配置的为氧气、压缩空气和负压吸引装置,氩气可随设备需要配置。
2、供给洁净手术部用的医用代源,不论气态或液态,都应按日用量要求储备足够的备用量,不宜少于3d.
3、洁净手术部用气宜从中心供给站单独接人;当有专供手术部使用的中心站时,该站应设于临近洁净手术部的非洁净区域。中心站气源应设两组,应一用一备:并应具备人工和自动切换及报警功能。
4、供洁净手术部的气源为集中系统时,应设超压排放安全阀.开启压力应高于最高工作压力0.02MPa, 关闭压力应低于最高工作压力0.05MPa, 安全阀排放口必须设在室外安全地点。各种气体终端应设维修阀并应有调节装置和指示,检修门不应设在于术室内.终端面板根据气体种类应有明显标志。
5、进入洁净手术部的各种医用气体应设气体压力显示及流量和超压欠压报警装置。氧气报警不应采用电接点压力表。
6、洁净手术部医用气源还应符合现行国家标准《医用气体工程技术规范》GB50751的要求。

二、手术室气体终端(气体终端箱、吊塔终端、设备带终端)
1、气体终端应采用国际单位制标准,接口制式应统一。
2、洁净手术部医用气体终端可选用悬吊式和暗装壁式各一套。
3、不同种类气体终端接头不得有互换性。
4、气体终端接头应选用插拔式自封快速接头,接头应耐腐蚀、无毒、不燃、安全可靠、使用方便,寿命不宜少于20000次。

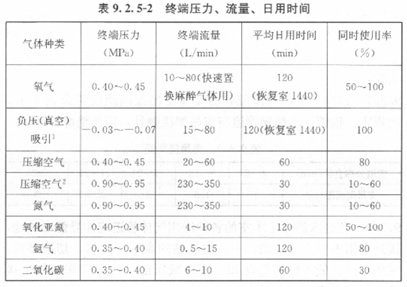

5、每类终端接头配置数量应按表9.2.5-1确定。终端压力流量、日用时间应按表9.2.5-2确定。

注:(1)预麻室如需要可增设氧化亚氮终端。
(2)腹腔手术和心外科手术除配置上表所列气体终端外,还应配置二氧化碳气体终端。
(3)神经外科、骨科和耳鼻喉科还应配置氮气终端。

注:(1)负压手术室负压(真空)吸引装置的排气应经过高效过滤器后排出。
(2)此项用于动力设备,如设计氮气系统,该项也可以不设。
6、洁净手术室壁上气体终端装置应与墙面平齐,缝隙密封,部位宜临近麻醉师工作位置。终端面板与墙面应齐平严密,装置底边距地1.0m~1.2m,终端装置内部应干净且密封。

三、手术室气体配管
1、洁净手术部的气体配管可选用脱氧铜管或不锈钢管,负压吸引和废气排放输送导管也可采用镀锌钢管或PVC管。
2、管道材质内表面应光滑、耐腐蚀、耐磨损以及吸附和解析气体作用小。
3、气体在输送导管中的流速不应大于10m/s.
4、气体配管的连接方式应按现行国家标准《洁净室施工及验收规范》GB50591的要求执行。
5、洁净手术部医用气体管道安装应单独做支吊架,不应与其他管道共架敷设:与燃气管、腐蚀性气体管的距离应大于1.5m,且应有隔离措施;与电线管道平行距离应大于0.5m,交叉距离应大于0.3m,当空间无法保证时,应作绝缘防护处理.
6、管道安装前应清洁内部,并应有防止二次污染措施;安装后应用无污染和无油空气或氮气以大于等于20m/s的速度吹除。
7、洁净手术部气体配管的安装支吊架间距应符合表9.3.7的规定。铜管、不锈钢管道与支吊架接触处,应作绝缘处理。

8、凡进人洁净手术室的各种医用气体管道应作导静电接地,接地电阻不应大于100,中心供给站的高压汇流管、切换装置、减压出口、低压输送管路和二次再减压出口处都应作导静电接地,接地电阻不应大于100.
9、医用气体配管、阀门和仪表安装前应清洗内部并应进行脱脂处理,用无油压缩空气或氮气吹除干净,封堵两端备用,不得存放在油污场所
10、暗装管道阀门的检查门应采取密封措施。管井上下隔层应封闭。医用气体配管不应与燃气、腐蚀性气体、蒸汽以及电气、空调等管线共用管井。
11、负压吸引气流人口处应有安全调压装置。手术过程中使用的负压吸引装置应有防止污液倒流装置。

四、手术室医用气体验收
1、医用气体验收应符合设计要求和本规范第9.3节的要求。
2、医用气体系统强度试验及漏率试验应符合表9.4.2的规定。

注:(1)强度试验所用介质不得二次污染系统;
(2)强度试验要做好防护,保证安全:方法:逐步升压,观察其变化情况;
(3)漏率试验所用介质尽可能采用同等系统所输送的介质:
(4)使用不同气体终端的手术室,各抽测于术室总数的15%,应符合表9.2.52的要求;负压吸引终端的手术室抽测其手术室总数的20%,均应符合表9.2.5-2的要求。
于等于1.5%/h
保压24h
注:(1)强度试验所用介质不得二次污染系统;
(2)强度试验要做好防护,保证安全:方法:逐步升压,观察其变化情况;
(3)漏率试验所用介质尽可能采用同等系统所输送的介质:
(4)使用不同气体终端的手术室,各抽测于术室总数的15%,应符合表9.2.52的要求;负压吸引终端的手术室抽测其手术室总数的20%,均应符合表9.2.5-2的要求。
