医院医用氧气管道系统安装图纸

2020/07/04 中心供氧 阅读

 简单讲医用中心供氧系统主要由氧气站房连接氧气管道输送到各个病房组成。医院医用氧气管道系统安装图纸一般根据建筑图纸的基础上由专业单位从业人员根据客户实际需求合理设计与绘制。其中包括氧气站房采供的设备可选择制氧机、液态氧贮槽、普通氧气汇流排、杜瓦罐等作为气源。一般用气量不大的小型专科医院、乡镇卫生院会采用普通氧气瓶或者杜瓦罐汇流排集中供气。中大型用气量较大的医疗机构会采用液态氧贮槽或者制氧机提供氧气供氧。


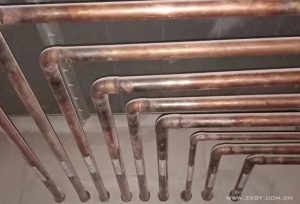

 由站房通过脱脂紫铜管或者无风不锈钢管连接输送到各个楼层和病房区,可选配安装气源阀门、二级稳压箱、压力观测箱、流量计等设备,然后再连接到各个病房。


需要注意的是主管道和支管道以及进房间的管道管径都是不一样的,一般管道壁厚1mm以上即可。管道内压力一般5Map以内。

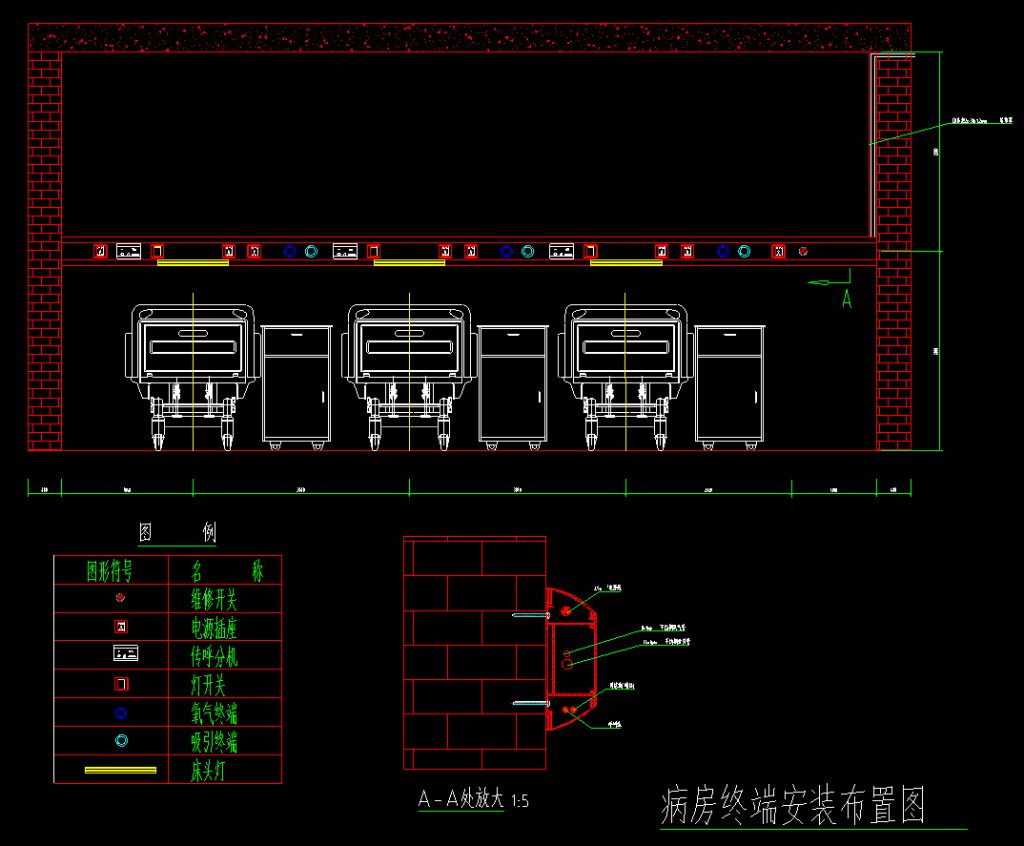

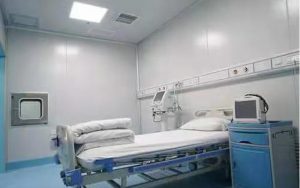

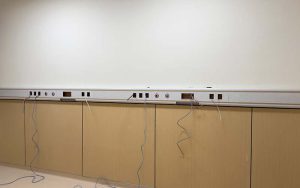

病房床头安装铝合金喷塑方静单设备带,设备带上可根据需求安装各类气体终端,比如氧气终端、真空负压终端、压缩空气终端、笑气终端、二氧化碳终端、混合气体终端等,以及配电照明开关插座和呼叫对讲系统分机等设备。

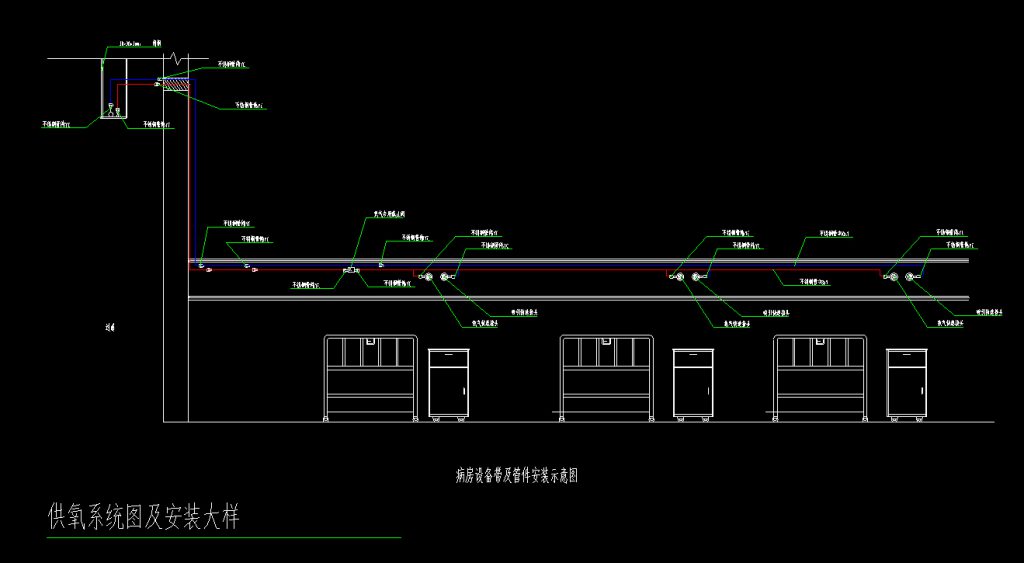

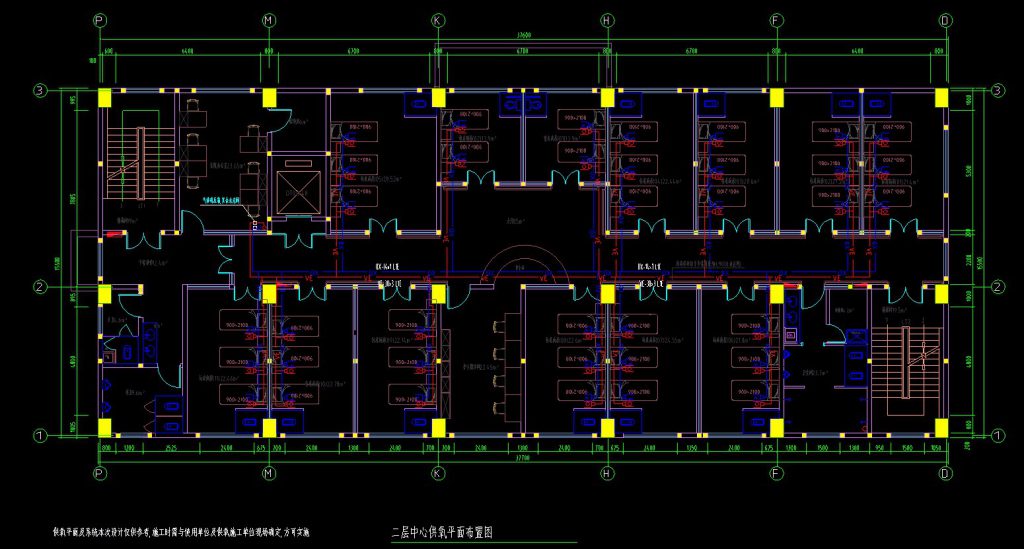

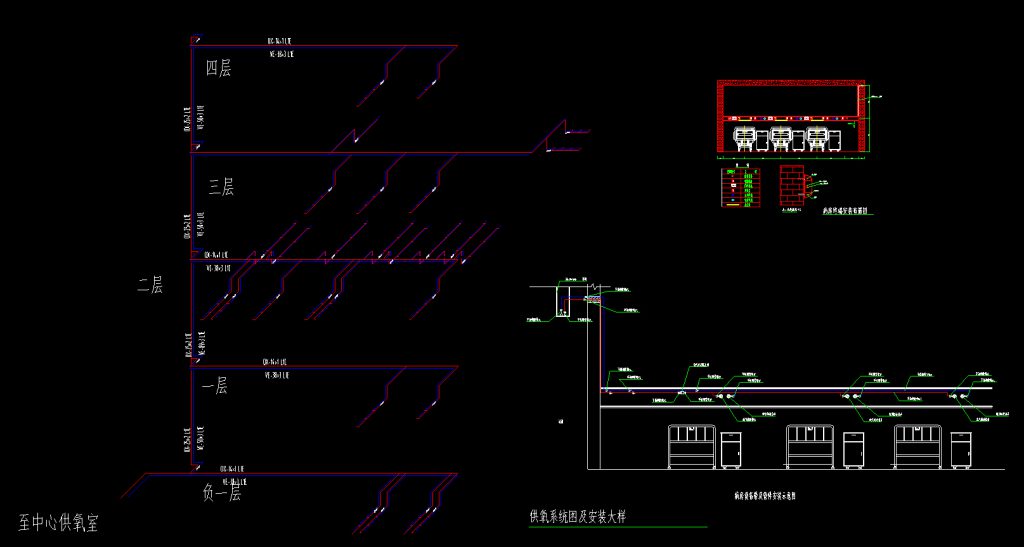

在每个楼层标注管路布设图,床头标注设备图。图标点击可放大查看。索取相关医用气体管路设备CAD布置图,请加微信507601.
