医用气体工程气体终端施工安装技术规范

医用气体终端是医用气体管道系统的最终接口点，是连接医疗设备与供气管网的关键节点，其施工安装质量直接关系到临床用气的安全性与可靠性。气体终端的安装应严格遵循《医用气体工程技术规范》GB 50751-2012及《医用气体管道系统终端》YY 0801系列标准的相关要求，确保不同气体之间不可互换、接口密封可靠、操作便捷安全。
施工安装前的准备工作是保证工程质量的基础。应根据医院各科室的用气需求及设计图纸，确定气体终端的种类、数量及具体安装位置。氧气、压缩空气、负压吸引、二氧化碳等不同气体的终端应选用不同的接口制式，防止误插错接。所有终端组件必须为医用级产品，应具备医疗器械注册证及出厂合格证，与医用气体接触或可能接触的部分应经严格的脱脂处理，确保无油无污。施工人员应经过专业培训，熟悉图纸及规范要求，掌握各类终端的安装工艺。

管道敷设与连接是终端安装的前置环节。医用气体管道应采用无缝铜管或无缝不锈钢管，严禁使用褶皱弯头。管道安装前应进行清洗和吹扫，去除内部的油污、水分及颗粒物。管道连接应以钎焊或熔焊为主，银钎焊是铜管连接的首选方式，焊口应光滑无焊疤，焊接过程中应采用惰性气体保护，防止内壁氧化。不同气体的管道应有明显标识，标识应包括气体名称及流向箭头。氧气管道上的压力表、传感器前应设置专用阀门，以备检修设备时使用。

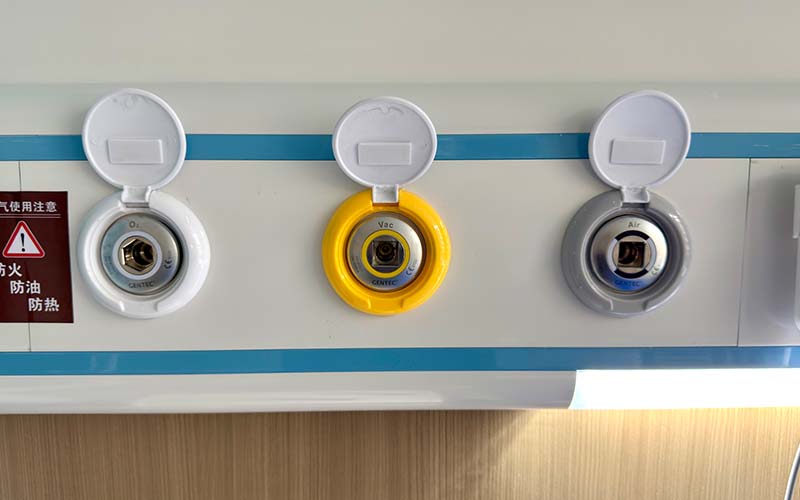

气体终端的安装位置与高度应符合规范要求。终端组件的安装高度距地面应为0.9m至1.6m，终端组件中心与侧墙或隔断的距离不应小于200毫米。横排布置的终端组件，宜按相邻中心距为80毫米至150毫米等距离布置，相同气体终端应对称布置，便于医护人员操作识别。条带型医用供应装置的中心线安装高度距地面宜为1.35米至1.45m，悬梁型供应装置底面距地面宜为1.6m至2.0m。在层流手术室等洁净区域，气体终端通常安装于手术吊塔或设备带上，布局应避开主送风气流方向，防止干扰空气流动模式，终端外观应光滑无死角，便于清洁消毒。

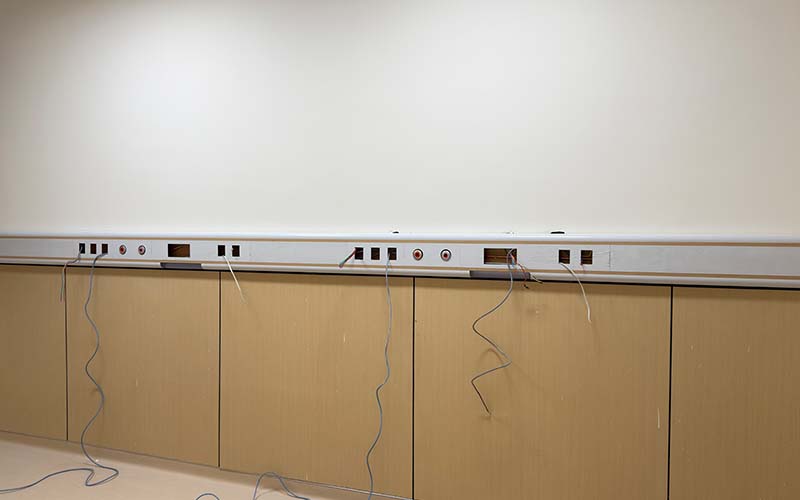

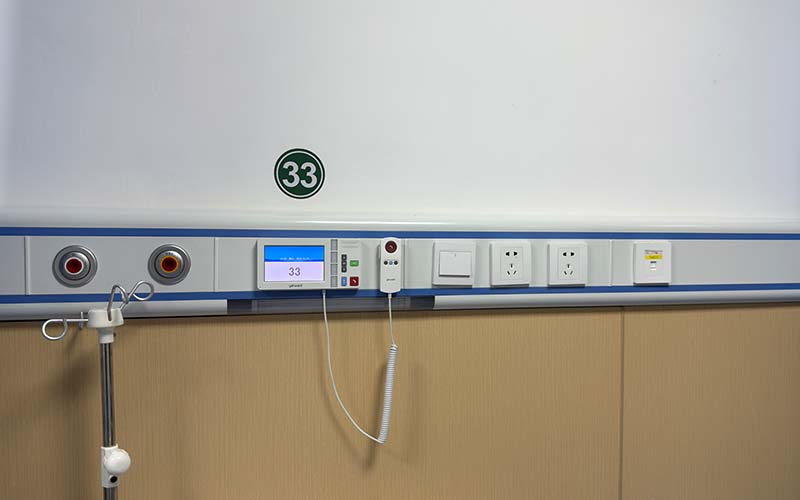

医用供应装置的安装需兼顾电气安全与结构稳固。装置内不可活动的气体供应部件与医用气体管道的连接宜采用无缝铜管，不得使用软管或低压软管组件。装置的外部电气部件不应采用带开关的电源插座，也不应安装能触及的主控开关或熔断器，防止误操作危及患者安全。装置上的等电位接地端子应通过导线单独连接到病房的辅助等电位接地端子上，确保电气安全。装置安装后不得存在可能造成人员伤害或设备损伤的粗糙表面、尖角或锐边。

系统检验与测试是安装工程的最后关口。气体终端组件在安装前应进行连接性能检验，验证终端底座与插座、插座与气体插头之间的专用性，确保不同气体接口不可互换。安装完成后应进行防止管道交叉错接的检验，压缩医用气体管道检验压力应为0.4MPa，用各专用气体插头逐一检验终端组件，应确保仅被检验的气体终端组件内有气体供应，同时确认终端组件的标识与所检验气体管道介质一致。管道系统应进行压力试验和泄漏性试验，试验介质应为无油干燥的空气或氮气，严禁使用氧气作为试验介质。终端安装后应进行功能测试，验证插拔顺畅、自密封可靠、流量满足要求。真空终端邻近处应设置独立的真空瓶支架，支架宜设置在真空终端离病人较远一侧，防止真空瓶直接悬挂于终端接口上造成阀门损坏。安装调试完毕后，应形成完整的竣工资料，包括设备清单、测试记录及操作手册，并对医护人员进行终端使用及维护培训。
