乡镇医院中心供氧系统设备方案

乡镇医院中心供氧系统设备方案，其方案需求，中心供氧、负压吸引、传统呼叫等系统。我们严格按照国家的有关标准、规范进行工程设计，从技术上确保设计图纸符合国家有关标准、规范的规定,满足医院提出的各项要求。努力贯彻设计的安全性、可靠性和实用性。在满足安全、可靠的前提下采用先进技术，同时考虑经济、美观和维修方便等因素。

按照贵院提供的图纸和设计要求，并根据YY/T0187-94标准规范，设计住院楼1至2楼共计16间病房，2间手术室。32张床位，32 只氧气快速插座，32床头灯(嵌入式日光灯)，32只电源开关，32只“3+2”电源插座，35付输液吊架，2台手术室气源箱:一套传呼对讲系统及相应床头配电。

根据 YY/T0187-94《医用中心供氧系统通用技术条件》的有关规定和院方要求及有关数据，经设计计算，具体方案如下:

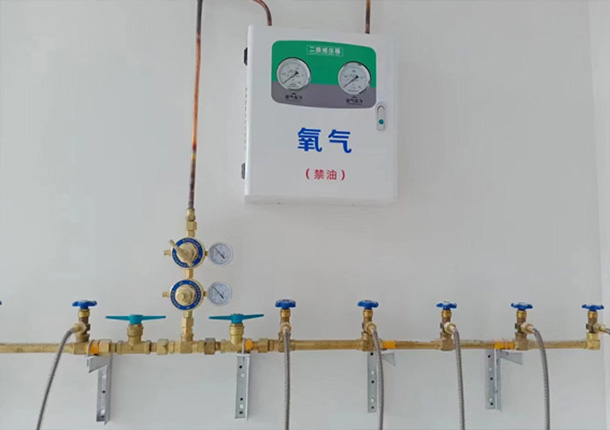

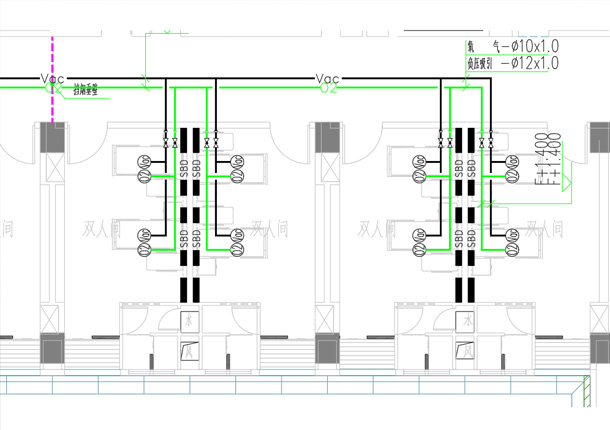

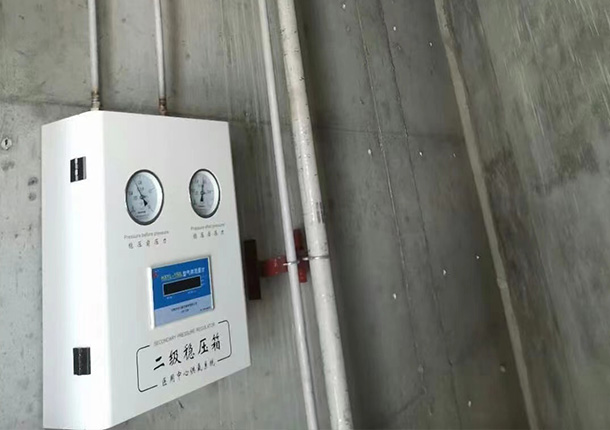

由氧源送往各楼层管道井处的总管道选用φ14*1不锈钢管;大楼内走廊管道选用φ10*1不透钢管;进入单个普通病房的管道选用8*1不透钢管。 医用氧气气源由2*5氧气汇流排、高压软管、自动切换装置等组成。各楼层设置二级稳压箱，终端供气压力不低于0.4MPa，各用气层均设有氧气压力显示报警装置，超压或者欠压报警提示。

负压气体送往各楼层管道井处的总管道选用φ22*2不锈钢管;大楼内走廊管道选用φ12*1.5不透钢管;进入单个普通病房的管道选用8*1不透钢管。

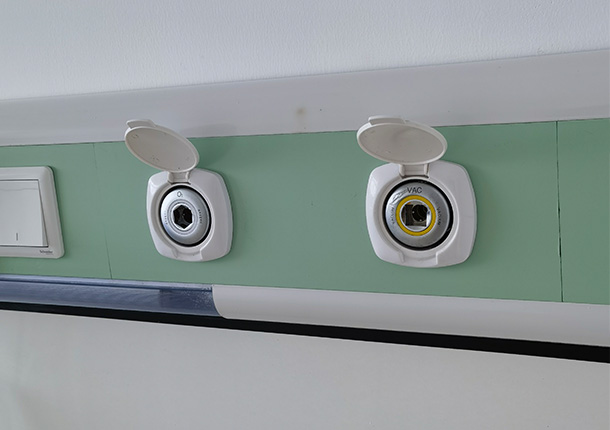

病房采用组合式铝合金设备带通长布置，它装有氧气、吸引快速接头、呼叫分机、电源开关插座、床头灯等。安装设备带墙上预留接线盒距地1.4米设备带表面可采用静电喷塑。
