医院医用气体管道颜色和标识

行业资讯 1865

医院医用气体管道,终端组件,软管组件,压力指示仪表等附件,均应有耐久,清晰、易识别的标识。医用气体管道及附件标识的方法应为金属标记、模版印刷、盖印或黏着性标志。医用气体管道及附件的颜色和标识代号应符合图表的规定。

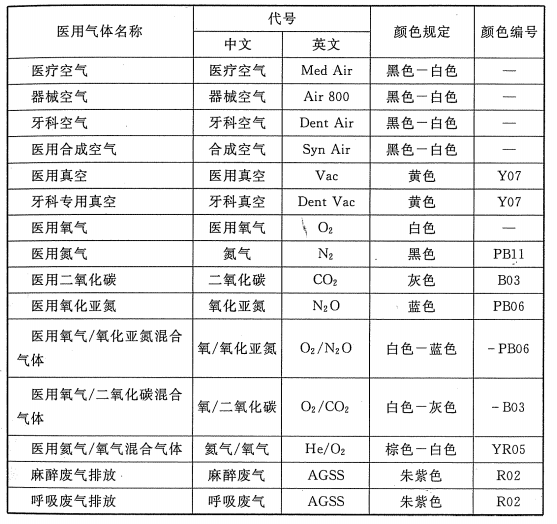

医用气体管道及附件的颜色和标识代号图表

注:表中规定为两种颜色时,系在标识范围内以中部为分隔左右分布。任何采用颜色标识的圈套、色带圈或夹箍,颜色均应覆盖到其全周长。

一、医用气体颜色和标识的设置规定

医用气体管道标识应至少包含气体的中文名称或代号、气 体的颜色标记、指示气流方向的箭头。压缩医用气体管道的运行 压力不符合本规范表3. 0. 2和表3. 0. 3的规定时,管道上的标识 还应包含气体的运行压力。

二、医用气体管道标识长度不应小于40mm,标识的设置应符合下列规定:

1、标识应沿管道的纵向轴以间距不超过10m的间隔连续 设置;

2、任一房间内的管道应至少设置一个标识,管道穿越的隔墙或隔断的两侧均应有标识,立管穿越的每一层应至少设置一个 标识。

医用气体管道外表面除本规范规定的标识外,不应有其他涂覆层。

三、阀门的标识应符合下列规定:

1、应有气体的中文名称或代号、阀门所服务的区域或房间的名称,压缩医用气体管道的运行压力不符合本规范表3. 0. 2和表 3.0.3的规定时,阀门上的标识还应包含气体运行压力;

2、应有明确的当前开、闭状态指示以及开关旋向指示;

3、应标明注意事项及警示语。

医用气体终端组件及气体插头的外表面,应按上图表的规定设置耐久和清晰的颜色及中文名称或代号,终端组件上无 中文名称或代号时,应在其安襄位置附近另行设置中文名称或代号。

四、除医疗器械内的软管组件外,其他低压软管组件的标识应符合下列规定:

1、所有管接头/套管和夹箍上应至少标识气体的中文名称或 代号;

2、软管的两端应贴有带颜色标记的条带,使用色带条时,色带应设置在靠近软管的连接处,且色带宽度不应小于25mm;

3、软管的端口应盖有带颜色标记的封闭端盖。

医用气体报警装置应有明确的监测内容及监测区域的中文标识。

医用气体计量表应有明确的计量区域的中文标识。

医用气体终端组件外部有遮盖物时,应设置明确的文字指示标识。

医用气体标识的中文字高不应小于3. 5mm,英文字高不应小于2.5mm0其中管道上的标识文字高度不应小于6mm。

埋地医用气体管道上方0.3m处宜设置开挖警示色带。
