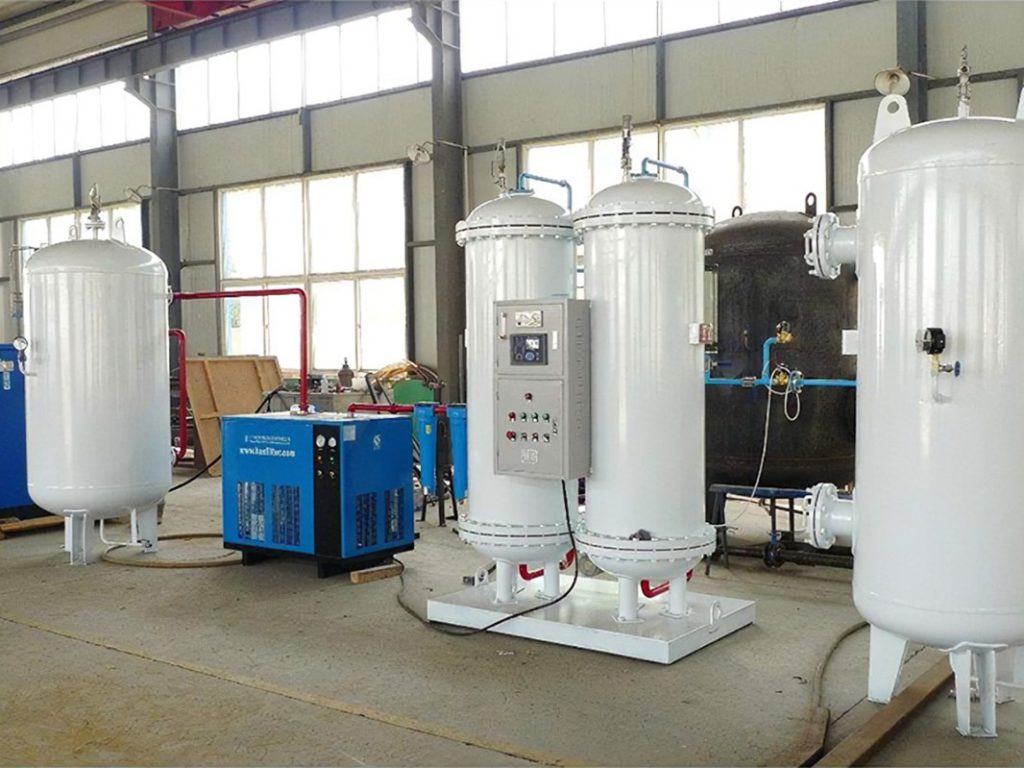

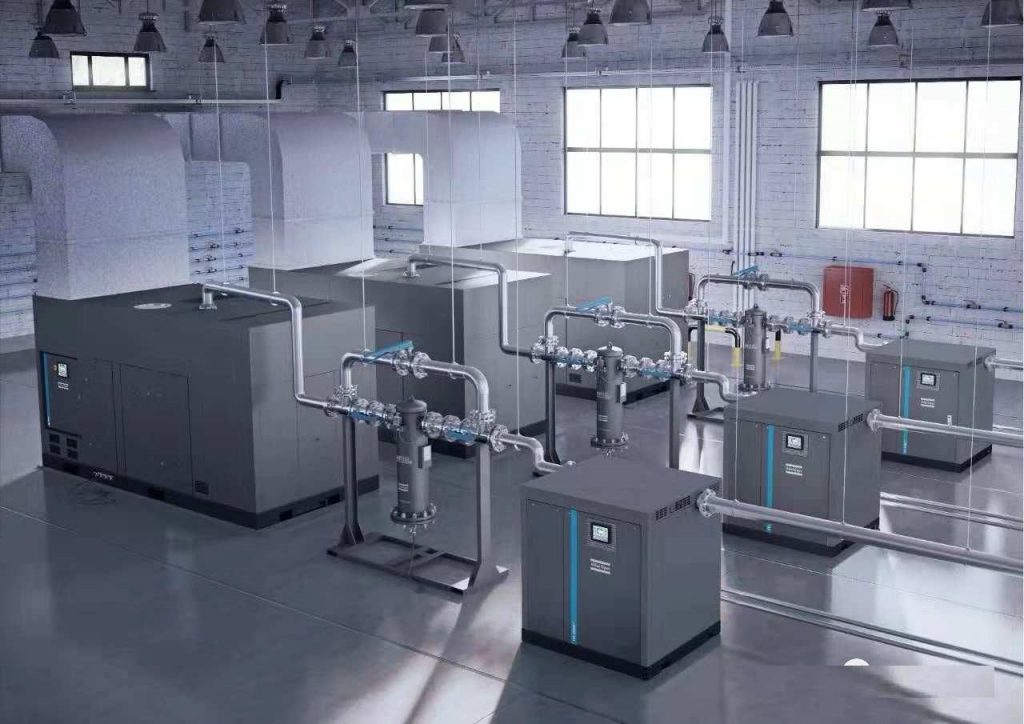

中心供氧系统氧气站工艺要求:
1.除了压缩机外,其他的设备宜采用室外布置,当然室外的相关设备要采取阻燃、耐腐耐蚀措施。
2.如果是建立低温法空气分离装置,要考虑将压缩机都安置在主厂房内,且最好选择独立厂房,具体的占地面积根据压缩机及其辅助设备特点以及医院的实际需求来定。

3.氧气站内压缩机的数量要根据医院的需求规模来定具体需要多少,避免造成资源浪费,备用设备和应急设备最好布置在同一设备厂房内。
4.如果医院对于活塞式氧气压缩机需求超过两台,那么考虑布置在单独的氧气压缩机间内,要注意氧气压缩机间应设安全出口可以直接连通室外。

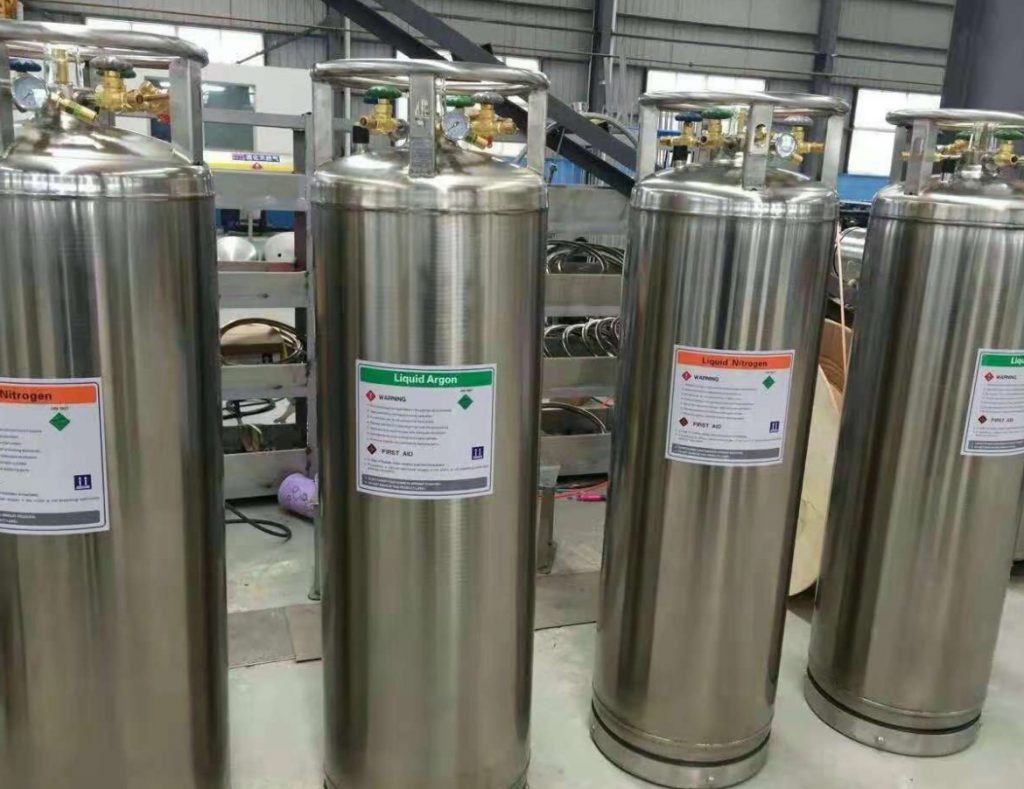

5.备用氧气瓶的气瓶贮量应根据医院实际日常所需以及运输条件限制等因素来确定,要着重考虑确保备用和应急氧气瓶能供生命需要区使用超过4小时以上。
6.氧气贮气囊最好选择安装在单独的设备房内,并且要设置安全和阻燃措施。

7.氧气站各个环节的设备需要合理安排规划位置,便于相关人员安装、检修操作。
8.生产氧气用水,此部分用水不能中断,而且最好实行一路供水。
9.氧气站设备的排水和供水系统应能存水,设置应急用水,并且要装置断水、漏水等报警装置。
