管道分配系统是连接气源与终端的传输纽带。管路通常采用经脱脂处理的紫铜管或316L不锈钢管，以银钎焊方式连接，确保气密性和洁净度。系统应进行空气吹扫和压力试验，小时泄漏率不得大于0.5%。在关键位置应设置区域检修阀门和二级减压箱，便于分区维护。手术部、监护病房、急救抢救室的供氧管道应单独从氧气站接出，以保障重点区域的供气不受其他区域干扰。

终端组件分布于各临床科室的床头设备带或吊塔上，是医护人员直接取用氧气的操作界面。终端插座应符合国标或德标接口要求，具备防错插和自密封功能，可供氧气湿化吸入器、麻醉机和呼吸机等设备快速插接。
监测报警系统是保障供氧安全的重要环节。供气站应设置异常报警装置，当供氧压力超出正常范围或备用气源启动时，应能发出声光报警信号。楼层管井处可设置气体压力监测装置，实时显示当前供氧压力，便于及时掌握运行状态。

需特别指出的是，2024年发布的《医用气体管道系统 第1部分：压缩医用气体和真空用管道系统》（GB/T 44059.1-2024）将替代原有的YY/T 0187标准，该项新国标将于2025年7月1日正式实施。医疗机构在新建或改造中心供氧系统时，应积极采用新版标准，确保系统设计的前瞻性与合规性。
综上所述，中心供氧系统通过科学配置气源、规范敷设管网、合理布设终端和配备完善的安保措施，有效保障了临床救治的用氧需求，是医疗机构现代化建设的重要组成部分。

管道敷设与连接是终端安装的前置环节。医用气体管道应采用无缝铜管或无缝不锈钢管，严禁使用褶皱弯头。管道安装前应进行清洗和吹扫，去除内部的油污、水分及颗粒物。管道连接应以钎焊或熔焊为主，银钎焊是铜管连接的首选方式，焊口应光滑无焊疤，焊接过程中应采用惰性气体保护，防止内壁氧化。不同气体的管道应有明显标识，标识应包括气体名称及流向箭头。氧气管道上的压力表、传感器前应设置专用阀门，以备检修设备时使用。
气体终端的安装位置与高度应符合规范要求。终端组件的安装高度距地面应为0.9m至1.6m，终端组件中心与侧墙或隔断的距离不应小于200毫米。横排布置的终端组件，宜按相邻中心距为80毫米至150毫米等距离布置，相同气体终端应对称布置，便于医护人员操作识别。条带型医用供应装置的中心线安装高度距地面宜为1.35米至1.45m，悬梁型供应装置底面距地面宜为1.6m至2.0m。在层流手术室等洁净区域，气体终端通常安装于手术吊塔或设备带上，布局应避开主送风气流方向，防止干扰空气流动模式，终端外观应光滑无死角，便于清洁消毒。

医用供应装置的安装需兼顾电气安全与结构稳固。装置内不可活动的气体供应部件与医用气体管道的连接宜采用无缝铜管，不得使用软管或低压软管组件。装置的外部电气部件不应采用带开关的电源插座，也不应安装能触及的主控开关或熔断器，防止误操作危及患者安全。装置上的等电位接地端子应通过导线单独连接到病房的辅助等电位接地端子上，确保电气安全。装置安装后不得存在可能造成人员伤害或设备损伤的粗糙表面、尖角或锐边。

系统检验与测试是安装工程的最后关口。气体终端组件在安装前应进行连接性能检验，验证终端底座与插座、插座与气体插头之间的专用性，确保不同气体接口不可互换。安装完成后应进行防止管道交叉错接的检验，压缩医用气体管道检验压力应为0.4MPa，用各专用气体插头逐一检验终端组件，应确保仅被检验的气体终端组件内有气体供应，同时确认终端组件的标识与所检验气体管道介质一致。管道系统应进行压力试验和泄漏性试验，试验介质应为无油干燥的空气或氮气，严禁使用氧气作为试验介质。终端安装后应进行功能测试，验证插拔顺畅、自密封可靠、流量满足要求。真空终端邻近处应设置独立的真空瓶支架，支架宜设置在真空终端离病人较远一侧，防止真空瓶直接悬挂于终端接口上造成阀门损坏。安装调试完毕后，应形成完整的竣工资料，包括设备清单、测试记录及操作手册，并对医护人员进行终端使用及维护培训。

不同医用气体类型、不同科室区域的终端流量参数存在显著差异。普通病房氧气终端的额定流量一般为每分钟5升至6升，但若使用喷雾器或其他呼吸设备，每台终端在400千帕压力条件下应能够提供每分钟10升的流量。手术室及麻醉室的氧气终端则需满足更高的流量需求，基于供氧流量每分钟100升的要求，每个手术室氧气终端应能够通过每分钟100升的流量，若将手术和麻醉室流量合并计算，则单个手术套间的流量需求可达每分钟110升。对于气动呼吸机，若采用医疗空气作为动力气体，氧气不得被用作其驱动气体，设计管线时应充分考虑到持续正压通气模式下可能出现的高流量情况，此类呼吸机在调节不当时可能超出每分钟120升的流量上限。
医用空气气源设备、医用真空汇及麻醉废气排放系统在设备选型时，还需进行进气条件及海拔高度的修正。不同海拔地区的大气压力与空气密度差异会直接影响压缩机的排气量与真空泵的抽气速率，高原地区尤应注意此项修正。医用真空管道的设计压力应为0.1兆帕，麻醉或废气排放系统每个末端的设计流量应满足相应规范要求，对于粗真空方式的麻醉废气排放，医生控制压降允许1千帕时，最大设计流量应能达到每分钟130升。

医用氧舱的气体流量计算另有专门规定。医用氧气加压舱的氧气供应系统，应以每分钟30千帕的升压速率将氧舱加压至最高工作压力，并能够连续至少完成两次上述操作。医用空气加压氧舱的医疗空气供应系统，则应满足各舱室每分钟10千帕的升压速率需求。这些规定源自现行国家标准对医用氧舱的技术要求，确保了氧舱在治疗过程中的安全性与可操作性。
在实际工程设计中，各类型医用气体的终端流量参数可依据规范附录B进行取值。该附录按综合性医院应用资料编制，涵盖了医疗空气、医用真空、医用氧气、氮气或器械空气、牙科空气与真空、医用氧化亚氮、医用二氧化碳以及麻醉或呼吸废气排放系统的流量参数与同时使用系数。例如手术室氧气终端的同时使用系数，由于多个手术室不可能同时达到峰值流量，设计时基于第一个手术室每分钟100升、其余手术室每分钟10升的流量进行累加，既保障了供气能力又避免了过度设计。

综上所述，医用气体流量的计算与规定须严格遵循国家规范的技术要求，从终端额定流量、同时使用系数、设备选型修正、氧舱专项要求等多维度进行系统设计。设计人员应依据规范附录提供的参数体系，结合医院实际规模、科室配置及特殊用气需求，科学计算气源流量，合理确定设备容量与管道规格，从而构建安全可靠、经济适用的医用气体供应系统。

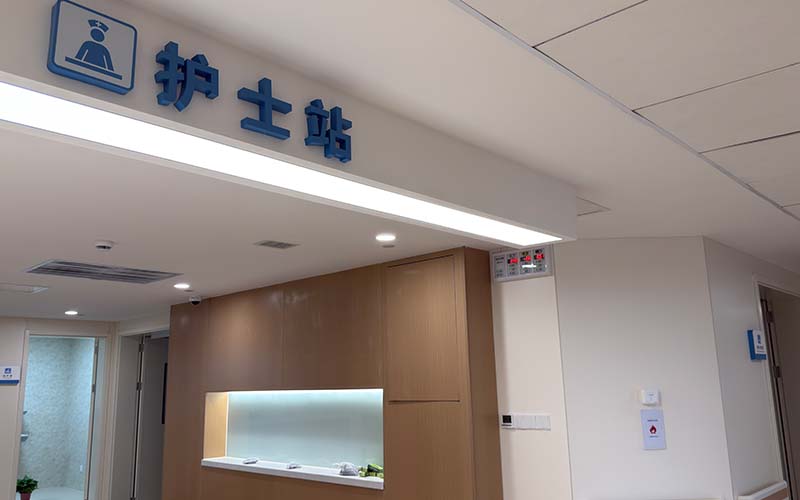

区域报警用于监测特定临床区域（如手术室、ICU、普通病区）医用气体管路系统的工作压力，其报警阈值设定应遵循临床安全要求。压缩医用气体工作压力超出额定压力±20%时应启动超压、欠压报警，真空系统压力低于37kPa时应启动欠压报警。区域报警器宜设置医用气体压力显示功能，每间手术室宜单独设置视觉报警装置。区域报警器的安装位置应选择在护士站或其他有人员持续监视的区域，便于医护人员及时发现异常情况，不得安装在门后、设备阻挡物背后或办公室内部等不易观察的位置。
就地报警设置于气源设备本体，用于监测单台设备的运行状态。当医用空气供应源、医用真空汇或麻醉废气排放系统中的主供应压缩机、真空泵发生故障停机时，应启动故障报警；当备用压缩机或真空泵投入运行时，应启动备用运行报警。对于医疗空气供应源，必须设置一氧化碳浓度监测报警功能，当浓度超标时应立即启动报警。同时，医疗空气常压露点达到-20℃、器械空气常压露点超过-30℃时，应启动露点超限报警。采用液环式或水冷式压缩机的空气系统中，储气罐应设置内部液位高位置报警功能。

报警装置的技术性能应符合规范规定的量化指标。声响报警应具备无条件启动功能，在距离1m处的声压级不应低于55dBA，并应设置暂时静音功能。视觉报警应在距离4m、视角小于30°、照度100lx的条件下能够清楚辨别。报警器应具备报警指示灯故障测试功能及断电恢复自启动功能，当报警传感器回路断路时应能发出报警信号。气源报警及区域报警的供电电源必须设置应急备用电源，确保在主电源中断后报警系统仍能持续工作。
对于采用集中监测与报警系统的医疗机构，其设计应满足更高的技术标准。集中监测系统应能显示各子系统运行参数和设备状态的当前值与历史值，并具备连续记录存储不少于一年的运行参数的能力。监测系统的电路和接口设计应具有高可靠性、通用性、兼容性和可扩展性，关键部件或设备应设置冗余。监测系统软件应设置系统自身诊断及数据冗余功能，确保系统运行的稳定性。所有传感器信号均应直接连接至计算机系统，信号接口部件应具备故障显示功能，计算机应能连续不间断工作且不得用于其他用途。
在传感器选型与安装方面，压力或压差传感器的工作范围应大于监测采样点可能出现的最大压力或压差的1.5倍，量程宜为该点正常值变化范围的1.2倍至1.3倍。流量传感器的工作范围宜为系统最大工作流量的1.2倍至1.3倍。气源报警压力传感器应安装在管路总阀门的使用侧，区域报警传感器应设置在区域阀门使用侧的管道上，且不宜使用电接点压力表。独立供电的传感器应设置应急备用电源。
医用气体报警系统的设计，必须从临床安全需求出发，遵循规范的技术要求，实现气源设备的运行状态可监、管网压力的异常变化可报、故障位置的快速定位可查。通过科学的系统架构、精确的阈值设定、可靠的硬件选型以及规范的安装实施，构建起覆盖全院、分级响应、冗余可靠的气体供应安全预警体系。

输送管道是中心供氧系统的重要组成部分，负责将氧气安全输送到各用氧区域。康耐博系统管道采用优质无缝铜管或不锈钢管，经过严格脱脂处理，防止油脂与高压氧气接触引发火灾。管道敷设需满足规范坡度要求，坡向气源方向防止积液，穿越墙壁楼板时设置套管并做好密封处理。管道系统包括主管、支管、阀门、接头等部件，在关键节点设置分区阀门和紧急切断装置，便于局部维修和应急管控。所有管道均按标准颜色进行标识，氧气管道为浅蓝色，并标注氧气字样及流向箭头，防止误操作。
监控报警装置是中心供氧系统的关键设备，实时监测系统运行状态确保安全可靠。康耐博系统配备完善的监测报警体系，包括气源报警、区域报警和就地报警三级预警机制。气源报警装置监测液氧贮罐压力、汇流排切换状态、制氧机运行参数等，一旦压力超限或设备故障立即发出声光警报。区域报警装置设置在各病区护士站，实时显示该区域氧气压力状态，压力异常时提示医护人员及时处置。就地报警装置安装在设备现场，便于维护人员快速定位故障点。监测报警系统与医院信息化平台对接，实现远程监控和故障记录，为设备维护和管理提供数据支持。

终端用氧设备是患者直接使用的供氧单元，设计充分考虑安全性和便利性。康耐博终端设备采用高品质自封插拔式快速接头，具有防差错设计，确保不同气体接口不可互换，防止误操作引发安全事故。床头终端单元集成在医疗设备带上，包含氧气出口、负压吸引出口和压缩空气出口，满足临床多样化需求。每个终端均配备气体流量计和湿化瓶，患者可根据医嘱调节氧气流量，湿化瓶对氧气进行湿润处理，避免干燥气体刺激呼吸道。在抢救室、手术室等特殊区域，终端设备流量范围更大，满足急救和麻醉需求。
系统辅助设备确保整体运行稳定可靠。减压稳压装置安装在气源出口和各病区入口，将高压氧气减压至临床需要的使用压力，并保持压力稳定不受前端波动影响。过滤器安装在关键节点，滤除管道中的杂质颗粒，防止堵塞终端设备和损伤患者呼吸道。阀门组件包括球阀、截止阀、安全阀等，用于系统调试、维修和超压保护。管道支架和吊架按照规范间距设置，确保管道系统稳固可靠，防止震动和位移导致连接处泄漏。

综上所述，康耐博中心供氧系统通过气源、管道、监控和终端四大设备的有机整合，构建了安全可靠的医用氧气供应网络。各设备相互配合、互为补充，既满足日常治疗需求，又能在紧急情况下快速响应，为医疗机构临床救治提供坚实保障。

二、医用制氧机
医用制氧机采用变压吸附法，以空气为原料，通过分子筛分离氮气与氧气，现场制取医用氧气。制氧机系统包括空气压缩机、冷干机、吸附塔、氧气储罐及增压装置。
适用场景：医用制氧机适用于用氧量较大且长期运行的医疗机构，特别是交通不便、液氧运输困难的地区。制氧机运行成本主要为电力消耗与分子筛更换费用，长期运行综合成本较低。但设备初期投资较高，需设置专用机房，对安装场地有一定要求。
技术特点：制氧机供气连续性取决于设备可靠性与维护状况。系统需配置备用气源，防止设备检修或故障时供气中断。制氧机产氧浓度需稳定在医用标准范围内，出口氧气需经过滤与监测合格后方可进入管道。设备运行噪音与散热需在机房设计中予以考虑。

三、氧气汇流排
氧气汇流排采用高压氧气瓶组供气，通过汇流排管路将多只气瓶并联，经减压后输送至用气终端。汇流排通常设置两组，一组供气一组备用，自动切换或人工切换。
适用场景：氧气汇流排适用于用氧量较小的小型医疗机构、乡镇卫生院、社区卫生服务中心及养老机构。汇流排初期投资低，设备简单，无需电力驱动，停电时可正常供氧。但需人工更换气瓶，操作频次较高，用氧量大时劳动强度较大。气瓶储存需设置专用房间，满足通风与防火要求。
技术特点：汇流排供气灵活，可随用氧量增减气瓶数量。运行成本主要为气瓶采购或租赁费用，气源品质有保证。需定期检查气瓶压力与减压阀工作状态，及时更换空瓶。自动切换汇流排可实现不间断供气，减少人工干预。

四、选型综合考量
医疗机构选择气源设备时，需综合评估以下因素：
用氧规模是主要依据。用氧量大的医院宜采用制氧机或液氧罐作为主气源，用氧量小的机构可选用汇流排直接供气。用氧量介于中间范围时，可考虑液氧罐与小容量制氧机组合。
场地条件影响设备选择。制氧机需设置专用机房，要求通风良好、远离污染源。液氧罐需室外安装，满足防火间距要求。汇流排间可设置在建筑物内，但需符合气瓶储存规范。
运行成本需统筹考虑。制氧机初期投资高但长期运行成本较低，适合长期稳定用氧。液氧罐综合成本受液氧价格影响，需评估当地供应条件。汇流排初期投资低，但人工换瓶成本与气瓶租赁费用需计入日常支出。
备用气源配置不可忽视。无论主气源采用何种设备，均应设置备用气源保证应急供氧。备用气源通常采用汇流排或液氧罐，储量应满足一定时长的应急用氧需求。

完整的医用气体系统由五个主要部分构成：
气源系统负责各类医疗气体的供应。中心供氧系统通常采用液氧储罐与高压氧气汇流排的双气源配置。负压吸引系统由真空泵组、过滤器及收集装置组成。医用压缩空气系统通过无油压缩机及净化设备提供符合标准的气源。根据临床需要，还可设置麻醉废气排放及其他专用气体系统。
管道系统承担气体输送功能。输送管道采用脱脂紫铜管或医用级不锈钢管。管网按分级原则设计，不同气体管道独立敷设，并按规范要求进行颜色与文字标识。

监控报警系统负责运行状态监测。在各护理单元设置区域压力报警装置，当压力超出安全范围时发出声光报警。大型医院可建立集中监控平台，对系统运行参数进行统一监测。
终端设备是临床使用接口。气体终端需符合国家标准并具备防误插功能。病房区域采用设备带集成安装，手术室、ICU等区域使用医用吊塔或吊桥进行多系统整合。

运维管理体系保障系统长期运行。包括压力调节装置的操作规程、人员培训制度、定期维护计划及应急处理预案。
该工程建设需要医疗工艺、建筑、暖通、电气等多专业协同完成，旨在为医疗机构建立符合规范要求、满足临床需要的气体供应基础设施。

第一步，前期勘察与设计。施工前，施工团队需联合医院后勤、医务等相关部门，对医院现场进行全面细致勘察，精准明确氧气站、住院病房、手术室、ICU、急诊室等关键用氧区域的具体位置、用氧需求量，同时排查现场障碍物、现有管线布局等情况。结合勘察结果，科学设计管道走向、管径规格、接口位置及阀门布置，设计方案需充分考虑后期维护便利性，避开消防通道、电气线路、给排水管道等隐患区域，且必须经医院相关部门及专业监理机构审核通过后，方可进入下一环节。

第二步，材料检验与准备。材料质量是管道安全运行的基础，需选用符合医用标准的304或316L无缝不锈钢管道、专用密封件及阀门，此类材料具有耐腐蚀、无杂质、密封性好的优势，可有效保障氧气纯度。材料进场前，需严格核查产品合格证明、材质检测报告，对管道壁厚、阀门密封性等进行抽样检测，杜绝不合格材料投入使用。同时，对管道进行彻底的除锈、脱脂处理，去除管道内壁的氧化层、油污及杂物，避免残留杂质污染氧气、损坏阀门，同步调试焊接设备、压力检测仪等施工器材，确保器材正常运行。

第三步，管道铺设与固定。严格按照审核通过的设计方案铺设管道，优先采用架空铺设方式，架空高度需符合规范要求，便于后期巡检和维护；如需地下铺设，需开挖专用沟槽，做好防腐、防渗、防压处理，铺设完成后及时回填压实。管道连接采用氩弧焊焊接工艺，焊接人员需具备相应资质，焊接过程中严格控制温度和速度，确保焊缝平整、无夹渣、无气孔、无泄漏，焊接完成后及时清理焊渣并进行焊缝检测。管道固定采用医用专用支架，支架间距根据管径大小严格遵循规范要求，避免管道晃动产生磨损，接口处采用专用密封件密封，防止氧气泄漏。

第四步，压力试验与吹扫。管道安装完成后，需进行严格的压力试验和气密性试验，这是排查泄漏隐患的关键环节。水压试验采用洁净水作为介质，试验压力需达到设计压力的1.5倍，保压30分钟以上，观察管道、接口及阀门是否有渗漏、变形等情况，无异常即为水压试验合格。随后进行气密性试验，通入干燥氮气，保持规定压力一段时间，确认无泄漏后，再用干燥空气对管道进行反复吹扫，清除管道内部的杂物、水分及残留气体，确保氧气输送过程洁净无污染。

第五步，验收与调试。联合医院相关部门、专业监理机构及检测机构进行全面验收，重点核查安装质量、焊缝检测报告、压力试验记录等相关资料，对管道密封性、氧气输送稳定性进行现场抽检。验收合格后，进行管道调试，调节阀门开度，检测各用氧区域的氧气压力，确保压力符合医用标准、输送稳定，调试合格后正式交付使用，并将安装全过程的相关资料整理归档，便于后期维护和检修。

氧气供应源则通常来自中心液氧站、高压氧气瓶或制氧机。氧气作为生命支持的直接参与者，主要用于纠正低氧血症、支持呼吸功能以及参与危急重症的抢救。在临床应用中，纯氧并非总是最佳选择。过高浓度的氧气长时间吸入可能导致氧中毒等不良反应。此时，医用空气的作用便凸显出来。
二者的协同工作集中体现在呼吸支持治疗中。现代呼吸机、麻醉工作站均设有空气与氧气的独立进气接口。设备内部的混合模块，即气体供应系统，能够根据医护人员设定的氧浓度参数，精确地按比例混合来自两个源头的空气和氧气，形成从21%到100%不同浓度的治疗用混合气体。这种精确调配，既能确保患者获得必要的氧合支持，又能有效避免氧浓度过高带来的风险。此外，在驱动设备运行时，压缩空气提供了安全可靠的气动动力，而氧气则作为治疗气体被输送，两者在功能上清晰分工，又无缝配合。

为确保这种协同持续稳定，两套供应系统均需纳入医院的严格管理体系。它们共享类似的监控原则：持续监测输出压力、流量及气体品质。报警装置需保持灵敏，一旦任一气体源出现压力异常、纯度下降或供应中断，系统必须立即发出警示，并可能自动启用备用气源，以最大限度地保障患者安全。
从系统设计到临床终端，医用空气供应源与氧气供应源的协同，体现了现代医疗气体工程的核心逻辑。它们不是孤立运行的单元，而是一个整合性生命支持平台的有机组成部分。这种协同确保了医疗气体供应在安全、精准与可靠上的高标准，默默支撑着各类诊疗活动的有序进行，成为现代医院不可或缺的基础设施。

从气源出发，气体通过管道网络输送至各个病房。管道通常采用铜管，在输送氧气前必须经过严格的脱脂清洗，以消除火灾隐患。管道主要安装在公共区域的吊顶内、管道井或专用的管槽中，避免穿越病房内部。不同气体的管道需保持规定的平行间距，并全程配有清晰的标识。
在管道的特定位置需要安装阀门、减压器和过滤器等附件。阀门用于分段控制气源；减压器将管道内较高的输送压力降至临床使用的安全压力；过滤器则主要安装在压缩空气管路中，以确保空气的洁净度。

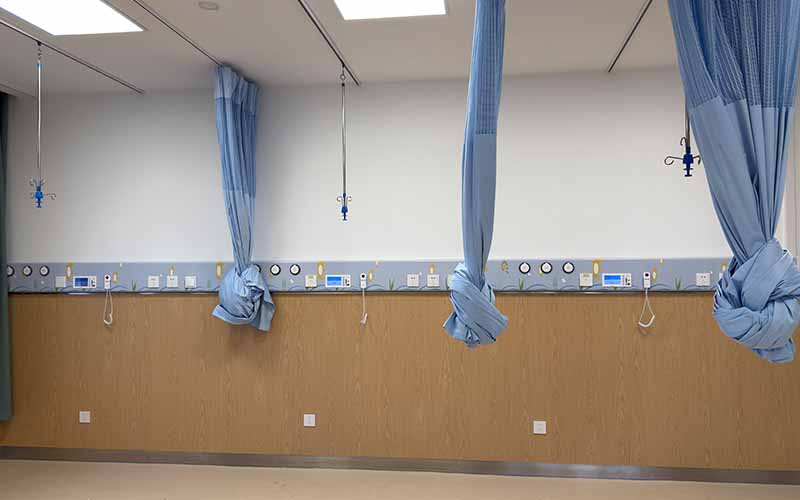

管道的末端是病房内的设备带或墙装终端。每个气体出口都是一个专用的快速插接阀，不同气体的接口设计截然不同，防止误接。设备带上通常并排安装着氧气、压缩空气和负压吸引的出口，并配有电源插座和照明灯。
施工安装过程需遵循严格规范。施工单位必须具备相应资质。施工前要审查图纸并进行技术交底。所有材料必须是医用气体专用产品，并有合格证明。氧气管道安装时，施工人员需穿着无油工作服，使用专用无油工具。管道的焊接须采用氩弧焊等高质量工艺。安装过程中，管道开口处需临时封堵，防止杂物进入。
管道系统安装完毕后，必须进行压力测试，确保无泄漏。随后要进行彻底的吹扫，清除施工残留物。系统正式启用前，还需进行最终检验，包括检测管道气体的纯净度、含油量及细菌含量等指标。

施工期间的安全管理尤为重要。动火作业必须办理许可，现场配备消防器材。在运行中的医院施工时，需设置明确的施工区域警示，并尽量避开医疗活动高峰时段。系统在未正式交付前，所有终端出口应有醒目标记，以防医护人员误用。
整个系统完成后，由施工方、院方及监理方共同验收。验收合格后，施工单位需移交完整的技术档案，并对医院工程人员进行系统操作培训。此后，该医用气体系统方可投入临床使用。
